  • Откуда: Москва
  • Машина: LX-450, 1FZ-FE, ГБО, 35АТ

Приветствуем Вас, дорогие друзья!

Технический центр на Дубровке рад предложить Вам качественный сервис для автомобилей Toyota Land Cruiser. Наша узкая специализация позволяет нам знать все тонкости автомобилей японской марки.

Мастера приемщики и механики обладают большим опытом работы с Toyota Вы, непременно, оцените их профессионализм после посещения.

Помимо этого, мы выполняем полноценную диагностику, обслуживание и при необходимости проводим восстановительный ремонт системы KDSS с гарантией 6 месяцев или 15 000 км пробега.

Сложные и трудоемкие работы, связанные с чисткой системы EGR на Toyota Land Cruiser Prado и Toyota Land Cruiser 200 всегда к Вашим услугам. Так же мы готовы Вам предложить программное отключение EGR и чип тюнинг дизельных двигателей.

Обслуживание тормозной системы и восстановительный ремонт суппортов – без проблем. Устранение течи масла актуатора раздаточной коробки без его снятия – выполним и это.

Замена масла в АКПП – частичная или методом полного замещения с применением специального оборудования – продлит срок службы трансмиссии в разы.

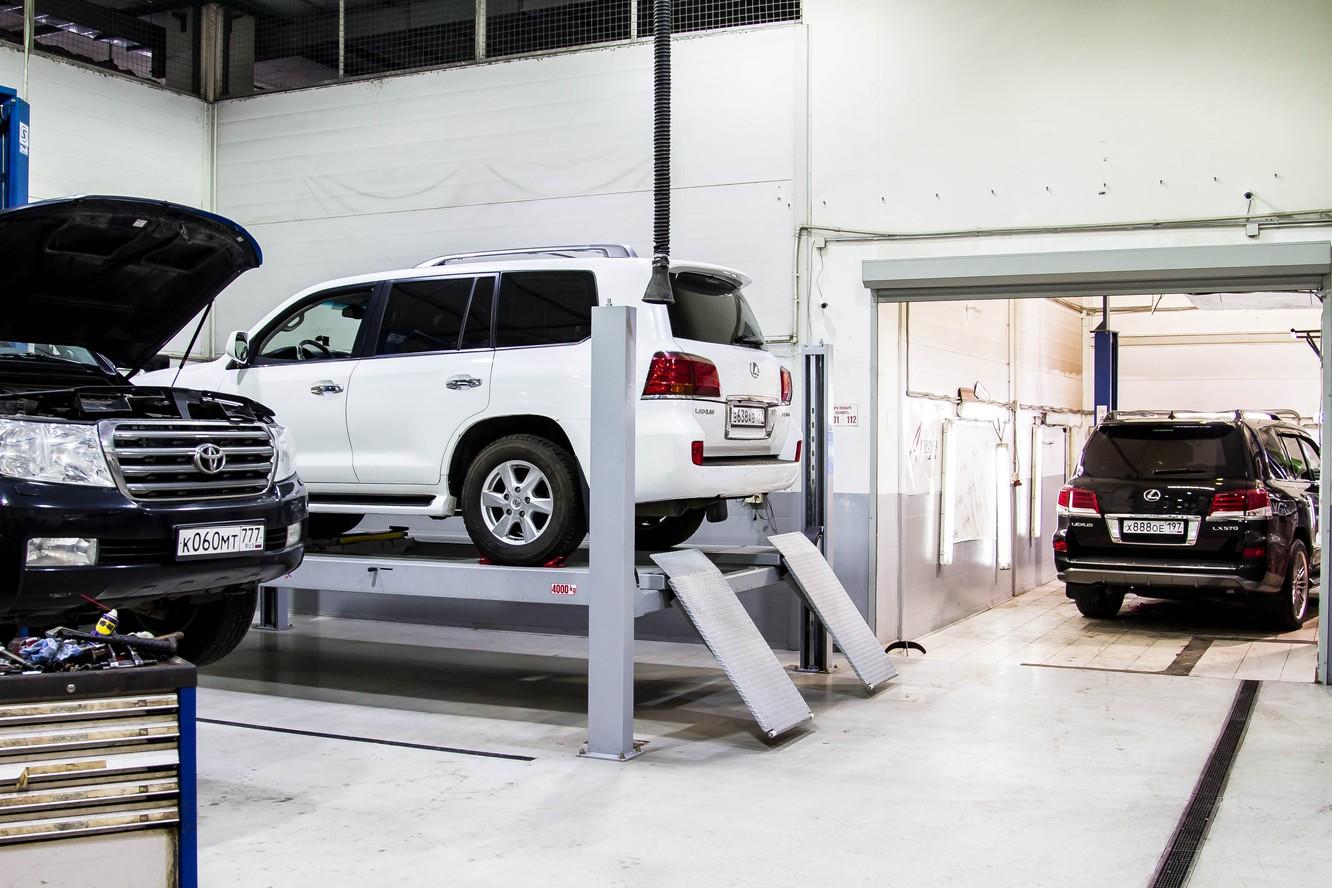

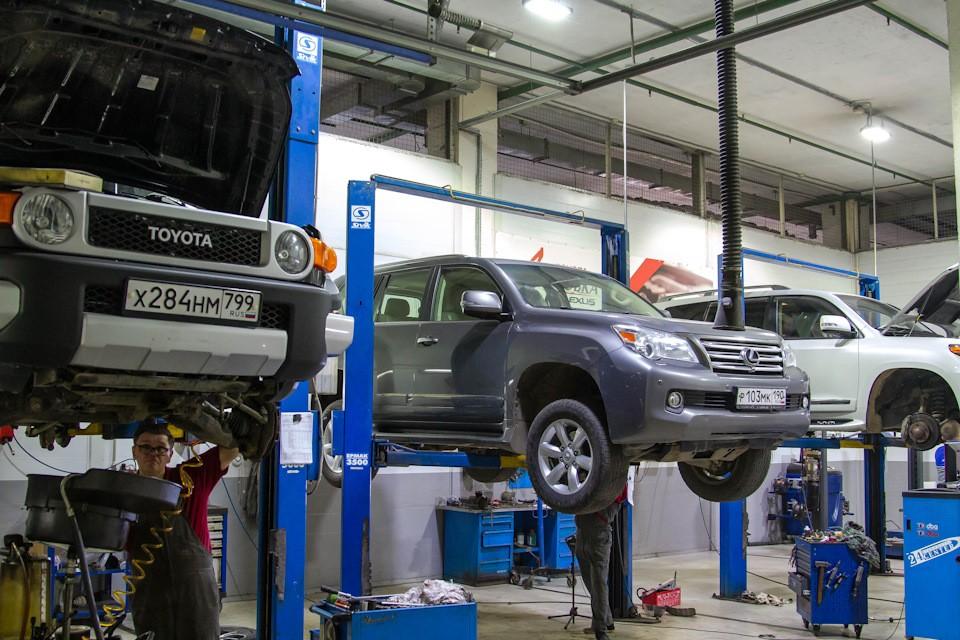

Открытая ремонтная зона позволяет Вам лично контролировать процесс обслуживания или ремонта на удобном мягком диване. Так же возможно наблюдать за работой механика у Вашего автомобиля, но большая просьба не отвлекать его от работы ))

Мы не будем отнимать Ваше время на долгие согласования и ненужные Вам вопросы – сделаем все оперативно в день обращения.

К вашим услугам:

• Периодическое техническое обслуживание, в том числе гарантийных автомобилей с сохранением гарантии завода изготовителя;

• Компьютерная диагностика;

• Сход развал на новейшем 3D стенде регулировки углов установки колес Hunter 5 поколения;

• Собственный склад запасных частей в наличии, как оригинальная продукция так и качественные аналоги;

• Шиномонтаж;

• Ремонт двигателей и АКПП;

• Обслуживание системы кондиционирования;

• Кузовной ремонт;

• Комплексная диагностика автомобиля перед покупкой

• И многое многое другое;

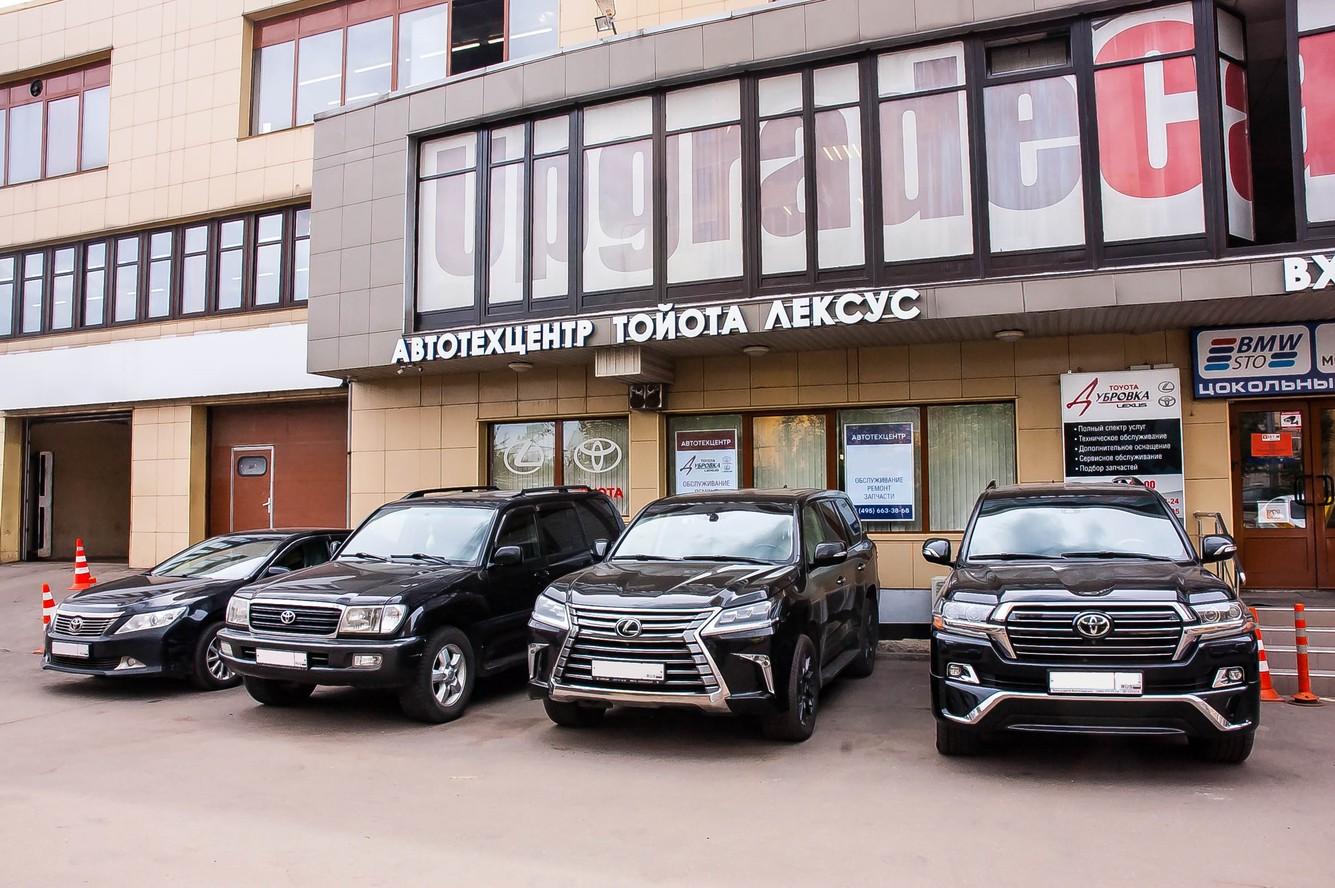

Рады видеть Вас у себя по адресу г Москва ул. Мельникова д. 5 ежедневно без выходных с 9 утра до 21 часа вечера.

Телефон для записи 8(495)-786-82-33, 8(495)532-45-05.

Для держателей клубных карт предоставляются скидки.

10 % на работы 5 % на запасные части!

Перед оформлением заказ наряда – предъявите клубную карту мастеру.



https://toyotadubrovka.ru/

https://lexusdubrovka.ru/

ул. Мельникова, 5, Москва

+7 (495) 786-82-33

+7 (495) 532-45-05









Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200

ТО 70 000 Toyota Land Cruiser Prado 150. Краткий обзор.

Краткий фото обзор технического обслуживания. Основные моменты. Запасные части и расходные материалы предоставлены клиентом.

Перед проведением технического обслуживания проводим мойку кузова автомобиля



Смываем пену, вытираем кузов и начинаем проводить техническое обслуживание.


Воздушный фильтр. Оцениваем состояние необходима замена.


Устанавливаем новый фильтрующий элемент



Клеммы АКБ требуют обслуживания. Обслуживание клемм продлит срок службы как самой батареи, так  и навесного оборудования (стартера и генератора)


Очищаем


Наносим защитную смазку.


Проводим замену топливного фильтра.


Сливаем остатки дизельного топлива и разбираем фильтрующий элемент




Установив новый фильтрующий элемент обязательно прокачиваем топливную систему. Показано на фото


Проводим замену моторного масла и масляного фильтра.


Проверяем уровень моторного масла после замены.



Проверяем состояние ступичных подшипников. Оцениваем люфт. Все в порядке.


Проверяем работоспособность и  состояние тормозных суппортов, тормозных колодок.  Нареканий в работе не выявлено



Задняя ось. Проверяем работоспособность и  состояние тормозных суппортов, тормозных колодок. Нареканий в работе не выявлено


Наносим на ступицу медную смазку, предварительно ее очистив от коррозии. Снять колесо при последующем ТО, а так же в случае его прокола не составит большого труда как у автомеханика, так и владельца


Проверяем люфт рулевого карданчика. В ближайшее время потребуется ремонт данного узла. Симптомы неисправности - появление стуков при проезде неровностей, возрастает усилие на рулевом управлении



Проверяем состояние шаровых опор, рычагов передней подвески, сайлентблоков и других элементов. Нареканий не выявлено


Задняя ось. Автомобиль оснащен системой KDSS. Для продления срока ее службы и управляемости следите за состоянием втулок стабилизатора. Нареканий не выявлено




Крестовины карданных валов. Шприцуем

Уплотнительное кольцо системы выпуска требует замены. Меняем







Готово

_________________

Честный техцентр по ремонту автомобилей Lexus и Toyota всегда рад принять Вас в гости - ул.Мельникова, д.5! Наши телефоны: +7 (495) 786-82-33 и +7 (495) 532-45-05!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: рязань
  • Машина: 4 раннер 185 кузов

подскажите пожалуйста вы можете установить самоблок в задний редуктор? сколько это будет стоить и как по времени? да машина 4ранер 1998 года пара 41\10

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200


Система KDSS на автомобиле Lexus GX 470 2006 года выпуска.

Мы неоднократно рассказывали о системе курсовой устойчивости на автомобилях Lexus и Toyota. Впервые компания Тойота оснастила данной системой автомобиль Lexus GX470.


Схема KDSS на автомобиле Lexus GX470

Система KDSS на автомобиле Lexus GX470 достаточно надежна. При эксплуатации автомобиля в странах с умеренным климатом и в южных регионах России система KDSS работает практически безотказно. При эксплуатации автомобиля в Московском регионе, где климат имеет свои особенности вперемешку с реагентами и грязью на дорогах, спустя годы блок системы KDSS сильно коррозирует и выходит из строя,  не смотря на специальную металлическую защиту.
Корпус системы выполнен из алюминиевого сплава, катушки системы с применением медной проволоки – все эти детали системы с годами окисляется и разрушается таким образом, что не подлежит ремонту.



Коррозия блока системы KDSS.


Встречаются случаи когда можно реанимировать блок системы KDSS малыми затратами -  очистить коррозию и произвести ремонт (перемотку) катушки. К сожалению, в нашем случае коррозия уничтожила корпус с катушками – в данном конкретном случае пришлось заменить блок целиком.

Процесс замены блока управления системы












Наглядно о как выглядит система на автомобиля фотографии элементов


Система задней оси


Система передней оси


Система управления


И напоследок фотографии узла вышедшего из строя.






_________________

Честный техцентр по ремонту автомобилей Lexus и Toyota всегда рад принять Вас в гости - ул.Мельникова, д.5! Наши телефоны: +7 (495) 786-82-33 и +7 (495) 532-45-05!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200

Капсула времени или один из самых первых Toyota Land Cruiser 200 с пробегом 34000 км.

Капсула времени —  послание, предназначенное для будущих поколений –гласит Википедия.

Реальный пробег в 34000 км - большая редкость особенно для автомобилей 2007 года

Найти Toyota Land Cruiser 200 в хорошем техническом состоянии – достаточно непростая задача, особенно когда речь заходит об автомобилях первых годов выпуска.  Реальный пробег данных автомобилей перевалил за отметку 300 000 км. Как правило, после покупки новый владелец проводит внеплановое крупное  техническое обслуживание кратное пробегу 40 000 км. Меняются все технические жидкости, приводные ремни, фильтра,  обслуживается тормозная система. Иногда приходится менять детали подвески. После небольших вложений автомобиль радует нового владельца. Есть хорошая пословица среди автомехаников  – если автомобиль стоит, он умирает.

В данном конкретном случае к нам приехал  Toyota Land Cruiser 200 один из первых 2007 года с пробегом 34000 км. Автомобиль был куплен новым в 2007 году и находился на длительной консервации  в теплом гаражном паркинге – более 4 лет

Салон автомобиля находится в безупречном состоянии, но требует мойки

Сидения 3 ряда еще в заводской упаковке

width=398 height=600http://photo.qip.ru/photo/7868233/200971473/xlarge/110524003.jpg[/img]
Пластиковые поржки без следов эксплуатации как собственно и само сидение пассажира

Ожидание клиента затянулось. Cначала были проблемы с запуском двигателя пришлось менять АКБ, затем противоугонный комплекс дал сбой – пришлось вызывать специалиста на место стоянки (и сейчас и особенно в те года Toyota Land Cruiser 200 был одним из лидеров по угоняемости) только потом удалось добраться своим ходом в технический центр.
Как только автомобиль заехал в ремонтную зону  послышался сильный свист приводных ремней - началась работа по приведению автомобиля в надлежащее техническое состояние

Автомобиль на подъемнике  - мы начинаем работать

Осмотр ходовой части


Согласно карте технического обслуживание завода изготовителя  - технические жидкости не менялись с 2007 года.

Тормозная система находится в безупречном состоянии – автомобиль не эксплуатировался в зимний период времени поршни суппортов не закисшие.

Крестовины карданных валов "сухие" и требуют шприцевания



Состояние масла в автоматической трансмиссии имеет бурый цвет и окислилось  - требуется замена

Под капотом все в пыли - но несмотря на данный факт подтверждает реальный небольшой пробег. Стоит лишь сдуть пыль и детали снова засияют

Заливаем промывку в двигатель - в данном случае лишним не будет. Для автомобилей с большим пробегом делать данную операцию категорически запрещается


Клиентом при покупке автомобиля впрок были куплены масляные и воздушные фильтры – еще те самые в обычных картонных коробках, которые выпускались в середине 2000-х годов.

Оптика не затерта, хром блестит

Состояние переднего левого колеса - нарушена регулировка угла установки колес


Водяной насос двигателя  (помпа) потребовал срочной замены  - эластичное резиновое уплотнение  (сальник) превратился  в грубый кусок пластика - вследствие данного факта стал пропускать охлаждающую жидкость.

Демонтированный поддон автоматической трансмиссии


Двигатель – причиной посторонних шумов является высохшие приводные ремни

Замененный приводной ремень двигателя

Масло в переднем редукторе, который сильно нагружен - было сильно загрязнено

Масло в заднем редукторе было светлым, но потребовало замены по регламенту

Крестовины карданных валов «были сухими». Шприцевание пошло на пользу

width=337 height=600http://photo.qip.ru/photo/7868233/200971473/xlarge/110524045.jpg[/img]
Сливаем масло с двигателя

Радиатор системы охлаждения двигателя был демонтирован и тщательно отмыт.

После проведения комплекса работ автомобиль ожил и находится в полной боевой готовности, готовый в любой момент отвезти своего владельца хоть на край света.

--
Честный техцентр по ремонту автомобилей Lexus и Toyota всегда рад принять Вас в гости - ул.Мельникова, д.5!
Наши телефоны: +7 (495) 786-82-33 и +7 (495) 532-45-05 info@lexusdubrovka.ru

Изменено пользователем Lexusdubrovka

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200


Toyota Land Cruiser 200 2015 ТО 50 000 км

В данной информационной статье будет представлен небольшой фотоотчет по проведению технического обслуживания c комментариями.

Тойота Land Cruiser 200 второго поколения был представлен в конце 2014 года. По словам представителей компании «Тойота Мотор-с» они учли пожелания потребителей и произвели ряд технических доработок: тормозной системы, головного света, аудио системы и ряда других.  Для повышения экологических норм у автомобилей, оснащенных дизельным двигателем появились сажевые фильтры.

Сразу после покупки новый владелец решил провести техническое облуживания. О том как это было.

Выполняем диагностику ходовой части. Проверяем люфт ступичных подшипников, проводим осмотр двигателя, акпп, рк, проверяем  состояние тормозной системы, подвески.  Нареканий не выявлено


Производим замену масла в двигателе

Меняем масляный фильтр.  Особое внимание обращаем на металлическую трубку, которая находится внутри корпуса масляного фильтра. Трубка может прикипеть к старому масляному фильтру. Нередко были случаи, когда неквалифицированная замена масла приводила к поломке двигателя. Механик, по неопытности, выбрасывал отработанный масляный фильтр вместе с трубкой и ставил новый. Фильтр от давления демонтировался  и не пропускал масло, хотя датчик давления масла не выдавал низкое давление. Через 1000 км пробега появлялись посторонние шумы в работе и двигатель требовал ремонта или замены.

Металлическая трубка, установленная в корпусе масляного фильтра.

Устанавливаем новый фильтрующий элемент


Устанавливаем корпус масляного фильтра на двигатель

Заливаем  моторное масло.

Охлаждающая жидкость. Проверяем уровень, доливаем.


Сажевый фильтр автомобиля крупным планом.

Производим смазку крестовин карданных валов

Производим замену воздушного фильтра

Устанавливаем новый фильтрующий элемент

На клеммы АКБ наносим смазку

Выполняем замену топливного фильтра

Разбираем

Разобран.

Отложения в системе. Моем

Мойка

Все чисто

Новый фильтрующий элемент

Устанавливаем

Собираем корпус

Обязательно прокачиваем систему.

Пробег автомобиля

Салон

Расход топлива.

Салонный фильтр. Меняем

Новый салонный фильтр.

Замок капота смазываем

Проверка регулировки угла установки колес

--
Честный техцентр по ремонту автомобилей Lexus и Toyota всегда рад принять Вас в гости - ул.Мельникова, д.5!
Наши телефоны: +7 (495) 786-82-33 и +7 (495) 532-45-05 info@lexusdubrovka.ru

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200

История большого ремонта Toyota Land Cruiser Prado 150.



История этого автомобиля весьма интересна. К нам приехал клиент c целью выполнить большое количество работ. Открыв багажник – мы поняли, какой объем нас ждет…Запасные части предоставлены клиентом.

Начнем с тормозной системы.


Меняем тормозные диски и колодки. Обслуживаем тормозные механизмы.



Передняя подвеска.

Проводим замену нижних рычагов.
При подобных работах, как показывает практика, болты закисают, и их приходится срезать. Исключением не стал и этот случай.

















Устанавливаем новые болты крепления нижних рычагов. Наносим медную смазку на болт перед установкой.






ВАЖНО! Болты нижних рычагов должны закручиваться под нагрузкой. По нашему опыту, зачастую при вывернутых колесах могут быть слышны посторонние шумы и треск. Виной всему незатянутые болты передних рычагов под нагрузкой Поэтому имитируем данную нагрузку, установив гидравлическую стойку.

После замены передних нижних рычагов меняем правый передний рычаг – левый рычаг еще походит.






Наконечники рулевых тяг. Замена.




Рулевое управление. Сильный люфт рулевого карданчика. Меняем.
























Перед сборкой наносим смазку на шлицы. Это продлит срок службы узла. Ставим новый узел. Затягиваем и устанавливаем защитный пыльник.

KDSS.



Блок KDSS неисправен. Проводим замену.
















Меняем реактивные тяги заднего моста.

После всех работ выполняем регулировку угла установки колес








Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200

Двигатель 1VDFTV или «двухсотка» дизель с 2008 года.





Двигатель серии 1 VDFTV устанавливаемый на автомобили  Toyota Land Cruiser  200 c конца  2007 года  - V образный, восьмицилиндровый, 32 клапанный  дизельный двигатель. Блок двигателя выполнен из чугунного сплава. Привод механизма ГРМ – цепь.  Система подачи топлива –  COMMON RAIL. Двигатель оснащен турбонаддувом и интеркуллером.  Рабочий объем  4461 куб.см.  Мощность двигателя варируется от 235 до  272 л.с.  Крутящий момент варируется от 615 до 650  Н*м.



Двигатель подлежит капитальному ремонту и имеет 3 ремонтных размера.
Ресурс двигателя составляет более 600 000 км.



С момента появления у двигателя были «детские болезни» связанные с повышенным расходом масла и насосом охлаждающей жидкости (помпы).  Для решения проблемы повышенного расхода масла  по гарантии производитель проводил замену масляного отделителя.




Маслоотделитель 1VDFTV. Менялся по гарантии и являлся причиной повышенного расхода масла.



Что касается водяного насоса (помпы) то ее ресурс редко превышает 100 000 км.




Водяной насос (помпа ) 1 VDFTV


Разберем некоторые моменты, на которые следует обратить внимание.



Замена масла.

Казалось  простая на первый взгляд операция способна привести к поломке двигателя.  Связано это, прежде всего с неквалифицированной заменой масляного фильтра.  По опыту реальных историй владелец самостоятельно покупает масло, масляный фильтр и проводит его замену в гараже или в придорожном сервисе в котором «двухсотки» крайняя редкость.  Механик благополучно сливает масло. Меняя выработавший свой ресурс масляный фильтр, механик по незнанию выбрасывает его вместе с алюминевой втулкой.  Установив новый фильтр, залив новое масло автомобиль  благополучно уезжает.  Через некоторое время, как правило,  пару дней появляется стук в двигателе, но датчик давления масла не показывает низкое давление масла в двигателе. Уровень масла в норме. И владелец ездит дальше или едет на диагностику.



Причина поломки двигателя -  Новый масляный фильтр под давлением из-за отсутствия  втулки деформировало и он не «пропускает» масло. Итог такой замены масла  печален – шлифовка / расточка коленчатого вала  и  замена вкладышей или в худшем случае расточка блока цилиндров двигателя до первого ремонтного размера.  <b>Поэтому всегда подходите к замене масла и масляного фильтра с особым вниманием



На фотографии изображен деформированный масляный фильтр.





Втулка масляного фильтра


Турбины


На двигателе установлены 2 турбины. При должном уходе ресурс узла 500 000 км . По нашему опыту было всего 2 случая замены турбин, связанных с использованием автомобиля вне дорог – попадания воды в лопасти турбины и последующая коррозия лопаток.  Так же стоит помнить что при длительной езде на высокой скорости по трассе и если Вам нужно остановиться на некоторое время – передохнуть , то не глушите сразу двигатель – дайте ему поработать 5-7 минут.  Если так не сделать, то будет наблюдаться повышенный расход масла.  Идеальный вариант установка на автомобиль «турбо таймера».



ТНВД и Форсунки




Топливная форсунка форсунка двигателя VDFTV



Несмотря на тот факт, что на автомобиле установлена система COMMON RAIL она  по своей надежности не уступает простому ТНВД и способна отходить более 500 000 км.  Самое главное – использование качественного дизельного топлива (придерживаетесь крупных АЗС именитых брендов. Красочные частные АЗС лучше избегать) и слив конденсата из топливного фильтра.

Приходилось менять такую деталь всего один раз – в систему попала вода. В топливном фильтре скапливается конденсат и  вода, которую необходимо сливать. Если этого не делать, то существует вероятность попадания воды в топливную систему.



Топливный насос высокого давления двигателя VDFTV



ЕГР


Рециркуляция отработавших газов (EGR — Exhaust Gas Recirculation) повышает эффективность работы двигателя, уменьшает расход топлива, снижает «жесткую» работу дизельного двигателя
Клапан EGR, являющийся основой всей системы, позволяет части сгоревших отработавших газов вернуться обратно во впускной коллектор и смешаться со свежим зарядом воздуха. Кислород повышает температуру, таким образом, за счет введения отработавших газов (т.е. искусственного уменьшения содержания кислорода в составе горючей смеси) происходит снижение температуры сгорания

В дизельных двигателях система EGR снижает «жесткую» работу двигателя на холостом ходу, так как пониженное содержание кислорода понижает давление сгорания.



В дизельных двигателях клапан EGR открывается на холостом ходу и обеспечивает до 50% впуска воздуха.
C пробегом, иногда дальше небольшим, в системе ЕРГ образуются отложения.  Двигатель теряет в динамике, загорается ошибка. Необходима чистка механизма. Глушить систему ЕГР или нет выбор за Вами.




Отложения в системе EGR TLC 200


После «рестайлинга»  в 2015 году TLC 200 обзавелся  «сажевыми фильтрами.»  Цель установки данной системы производителем  - повышение ужесточающихся  экологических норм автомобиля.


Процесс удаление сажевых фильтров на TLC 200 второго поколения



Основные интервалы сервисного обслуживания двигателя

•    Замена масла каждые 5000 км (для автомобилей 2008 года выпуска) и каждые 10 000 км для автомобилей после 2009 года выпуска
•    Проверка состояния приводных ремней (при необходимости  регулировка)  каждые 10 000 км пробега
•    Проверка уровня охлаждающей жидкости каждые 10 000 км пробега
•    Проверка состояния шлангов, хомутов системы охлаждения двигателя каждые 10 000 км пробега
•    Замена охлаждающей жидкости каждые 150 000 км пробега
•    Замена жидкости рулевого управления каждые 80 000 км пробега
•    Проверка каждые 10 000 км, а  при необходимости мойка радиаторов системы охлаждения
•    Фильтр отстойника проверка каждые 10 000 км при необходимости слить конденсат.
•    Проверка состояния водяного насоса каждые 10 000 км пробега
•    Проверка состояния и при необходимости замена воздушного фильтра каждые 10 000 км пробега.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200

1GR-FE. Достойная ли замена 5VZ?



Этим силовым агрегатом оснащались преимущественно автомобили повышенной проходимости концерна Тойота. Двигатель пришел на смену легендарному двигателю серии 5VZ в конце 2002 года. В отличие от своего предшественника рабочий объем был увеличен до 4000 см³, блок цилиндров теперь отлит из алюминиевого сплава.






Легендарный предшественник двигатель 5VZ . Чугунный блок, тип привода ГРМ ременной. Являлся эталоном надежности и ставился не только на внедорожники, но и коммерческий транспорт.






Ременной привод ГРМ двигателя 5VZ



Претерпел эволюцию и привод газораспределительного механизма – если у предшественника был ремень, то в 1 GR установлена цепь. Как и свой предшественник, 1GR оснащен системой изменения фаз газораспределения VVTI.



На сегодняшний момент автомобили повышенной проходимости концерна «Тойота» оснащаются двигателем серии 1GR.






Цепной привод ГРМ двигателя 1 GR-Fe



С момента появления в 2002 году до настоящего дня двигатель претерпел значительные изменения. Если в начале производства его мощность составляла 249 л.с., а крутящий момент был равен 377 Н • м, то после модернизации двигатель получил систему Dual VVTi и 285 л.с. 392 Н • м. соответственно.

Модернизации подверглась камера сгорания и поршневая группа. Для повышения жесткости блока и распределения равномерной температуры работы двигателя была доработана «рубашка охлаждения двигателя». Двигатель стал более стоек к детонации. Блок двигателя имеет чугунные гильзы, но по заверению завода – изготовителя, не подлежит капитальному ремонту




1GR-FE под капотом Тойота Ленд Крузер Прадо в 120 кузове.



Интересный факт. Внедорожник Toyota Land Cruiser Prado в 120 кузове для внутреннего рынка Японии оснащался бензиновым двигателем серии 5VZ. Блок этого двигателя отлит из чугунного сплава, привод газораспределительного механизма – ременной. Рабочий объем 3,5 литра








Под капотом J120 в Японии.



Для внутреннего рынка Японии внедорожник Toyota Land Cruiser Prado J120 продолжал оснащаться двигателем серии 5VZ.






Брат – близнец Lexus GX470, выпущенный для рынка США оснащался двигателем серии 2uz с блоком из чугунного сплава и приводом ГРМ в виде ремня. Почему то производитель не стал увеличивать рабочий объем и мощность двигателя серии GR в отличие от Lexus RX330, где завод изготовитель увеличил рабочий объем двигателя серии mz с 3 до 3,3 литра.








Индикатор температуры охлаждающей жидкости не взывает беспокойства? На практике он не определит "небольшой " перегрев двигателя, которого достаточно для замены прокладки ГБЦ или другого ремонта



Боимся высоких температур перегрева. Прокладка ГБЦ и другие приятные «сюрпризы».



Как уже говорилось, блок двигателя выполнен из алюминиевого сплава, в отличие от своего предшественника с чугунным блоком. Повышая рабочий объем и уменьшая вес силового агрегата, неизменно возникают факторы, которые могут негативно отразиться на эксплуатации данного изделия. Алюминий более чувствителен к высоким температурам. Даже «небольшой перегрев» способен негативно повлиять на работу ДВС.






Слово перегрев двигателя у большинства из нас вызовет следующие ассоциации: автомобиль стоит на обочине с открытым капотом. Из под капота валят клубы пара…Но в нашем случае «забитый радиатор» системы охлаждения и низкий уровень охлаждающей жидкости способен вывести исправный двигатель из строя. Вот недавний случай из практики.



Перед новым годом к нам был доставлен автомобиль Lexus GS300, оснащенным двигателем серии 3GR. Радиаторы системы охлаждения были сильно забиты пухом, грязью и насекомыми. Вентиляторы охлаждения ДВС работали постоянно, не выключались. Датчик указателя температуры охлаждающей жидкости не выдавал ошибок и индикатор на панели приборов то же. Тем не менее, двигатель был подвержен работе при высоких температурах «был перегрет» и требовал ремонта.






ВЫВОД. Следите за чистотой радиаторов системы охлаждения и уровнем охлаждающей жидкости. Мойку радиаторов желательно проводить не реже одного раза в 2 года.



Важно Завод изготовитель, допустив конструкторские «ошибки» в самом начале производства двигателей, в дальнейшем «доработал» рубашку охлаждения двигателя 1GR, изменил камеру сгорания. Если вы являетесь обладателем двигателя первых годов выпуска – обязательно следите за чистотой радиаторов охлаждения двигателя и уровнем охлаждающей жидкости.



Поломки и неисправности 1GR



Уже упоминалось об изменении конструкции в рубашке охлаждения двигателя, которые внес производитель через некоторое время.

Бывают случаи, когда прокладку головки блока цилиндров двигателя «пробивает» и картерные газы проникают в систему охлаждения двигателя. Поэтому следите за состоянием системы охлаждения двигателя.

Ресурс 1GR при должном уходе составляет более 300 000 км пробега.



Двигатель снабжен системой VVti. При больших пробегах или с возрастом автомобиля при запуске ДВС могут быть слышны посторонние шумы – виной всему клапан системы VVTI.










Клапан продувки катализатора TLC Prado 150



На автомобилях Toyota Land Cruiser Prado 150 зачастую выходят из строя клапана продувки катализатора или сам насос. Как показывает практика – проводить ремонт данного узла нецелесообразно – ошибка появится вновь.



Интервал сервисного обслуживание:

• Замена масла каждые 10 000 км пробега

• Замена охлаждающей жидкости каждые 80 000 или 150 000 км пробега в зависимости от ее типа

• Замена воздушного фильтра двигателя (по состоянию), но не реже 1 раза в 20 000 км пробега

• Проверка работоспособности системы охлаждения каждые 10 000 км пробега

• Мойка радиаторов (по состоянию)

• Замена свечей зажигания (iridium) каждые 80 000 км пробега.

• Проверка состояния зазоров клапанного механизма каждые 100 000 км пробега

• Проверка состояния водяного насоса (помпы) каждые 10 000 км пробега (герметичность, наличие люфта)

• Проверка состояния приводных ремней – каждые 10 000 км пробега






Капитальный ремонт? Нет, не слышал.



По заверению завода – изготовителя двигатель 1GR не подлежит капитальному ремонту . Тем не менее, по аналогии с двигателем серии 1 mz можно провести гильзование блока цилиндров и установку поршневой группы ремонтного размера стороннего завода изготовителя.




Ремонтная гильза блока 1GR FE



Работы по проведению гильзования блока цилиндров стоить доверить только компаниям, специализирующихся по расточно-шлифовальным работам блоков двс с хорошей репутацией. Они же и помогут с подбором ремонтных гильз и других необходимых запасных частей






Процесс гильзования блока цилиндров 1GR FE



Информация с сайта компании, выполняющие подобные работы

В предварительно расточенный под гильзы алюминиевый блок от автомобиля Toyota устанавливаются охлажденные в жидком азоте гильзы. Только так можно обеспечить необходимый натяг 0.06 — 0.08 мм. После установки гильз и прогрева блока до комнатной температуры производится растачивание цилиндров с припуском на хонингование не менее 0.08 мм.






Ремонтный поршень двигателя 1GR-FE. стороннего производителя. Завод изготовитель не выпускает ремонтный комплект поршневой группы.






Поршневые кольца стороннего производителя, необходимые при капитальном ремонте двигателя.



Помимо расточки и гильзования блока, установки новой поршневой, понадобится комплект прокладок и резино-технических изделий.



И напоследок…



Идя в ногу со временем, стремясь облегчить конструкцию и удешевить массовое производство мы приходим к одноразовым, по мнению самого производителя, деталям двигателя и применяем спорные конструкторские решения…Применение цепного привода в системе ГРМ безусловно с одной стороны повышает надежность изделия, но с другой стороны требует спец инструментов для ее замены и увеличивает стоимость самого комплекта. Для замены ремня ГРМ никаких приспособлений практически и не нужно. Тем не менее при должном обслуживании и эксплуатации двигатель серии 1GR способен пройти более 500 000 км.



Выпуская на рынок внедорожник TLC 100 в 1998 году компания Тойота Моторс специально для повышения прочности изделия выпустила двигатель 2UZ с чугунным блоком и увеличенным объемом до 4,7 литра. Почему — то производитель отказался от затеи ставить двигатель серии 1 uz или 3 uz с алюминиевым блоком во внедорожник…



Удачи Вам!





Изменено пользователем Lexusdubrovka

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200

GR-FE. Достойная ли замена 5VZ?



Этим силовым агрегатом оснащались преимущественно автомобили повышенной проходимости концерна Тойота. Двигатель пришел на смену легендарному двигателю серии 5VZ в конце 2002 года. В отличие от своего предшественника рабочий объем был увеличен до 4000 см³, блок цилиндров теперь отлит из алюминиевого сплава.







Легендарный предшественник двигатель 5VZ . Чугунный блок, тип привода ГРМ ременной. Являлся эталоном надежности и ставился не только на внедорожники, но и коммерческий транспорт.






Ременной привод ГРМ двигателя 5VZ



Претерпел эволюцию и привод газораспределительного механизма – если у предшественника был ремень, то в 1 GR установлена цепь. Как и свой предшественник, 1GR оснащен системой изменения фаз газораспределения VVTI.



На сегодняшний момент автомобили повышенной проходимости концерна «Тойота» оснащаются двигателем серии 1GR.







Цепной привод ГРМ двигателя 1 GR-Fe



С момента появления в 2002 году до настоящего дня двигатель претерпел значительные изменения. Если в начале производства его мощность составляла 249 л.с., а крутящий момент был равен 377 Н • м, то после модернизации двигатель получил систему Dual VVTi и 285 л.с. 392 Н • м. соответственно.

Модернизации подверглась камера сгорания и поршневая группа. Для повышения жесткости блока и распределения равномерной температуры работы двигателя была доработана «рубашка охлаждения двигателя». Двигатель стал более стоек к детонации. Блок двигателя имеет чугунные гильзы, но по заверению завода – изготовителя, не подлежит капитальному ремонту





1GR-FE под капотом Тойота Ленд Крузер Прадо в 120 кузове.



Интересный факт. Внедорожник Toyota Land Cruiser Prado в 120 кузове для внутреннего рынка Японии оснащался бензиновым двигателем серии 5VZ. Блок этого двигателя отлит из чугунного сплава, привод газораспределительного механизма – ременной. Рабочий объем 3,5 литра







Под капотом J120 в Японии.



Для внутреннего рынка Японии внедорожник Toyota Land Cruiser Prado J120 продолжал оснащаться двигателем серии 5VZ.






Брат – близнец Lexus GX470, выпущенный для рынка США оснащался двигателем серии 2uz с блоком из чугунного сплава и приводом ГРМ в виде ремня. Почему то производитель не стал увеличивать рабочий объем и мощность двигателя серии GR в отличие от Lexus RX330, где завод изготовитель увеличил рабочий объем двигателя серии mz с 3 до 3,3 литра.








Индикатор температуры охлаждающей жидкости не взывает беспокойства? На практике он не определит "небольшой " перегрев двигателя, которого достаточно для замены прокладки ГБЦ или другого ремонта



Боимся высоких температур перегрева. Прокладка ГБЦ и другие приятные «сюрпризы».



Как уже говорилось, блок двигателя выполнен из алюминиевого сплава, в отличие от своего предшественника с чугунным блоком. Повышая рабочий объем и уменьшая вес силового агрегата, неизменно возникают факторы, которые могут негативно отразиться на эксплуатации данного изделия. Алюминий более чувствителен к высоким температурам. Даже «небольшой перегрев» способен негативно повлиять на работу ДВС.






Слово перегрев двигателя у большинства из нас вызовет следующие ассоциации: автомобиль стоит на обочине с открытым капотом. Из под капота валят клубы пара…Но в нашем случае «забитый радиатор» системы охлаждения и низкий уровень охлаждающей жидкости способен вывести исправный двигатель из строя. Вот недавний случай из практики.



Перед новым годом к нам был доставлен автомобиль Lexus GS300, оснащенным двигателем серии 3GR. Радиаторы системы охлаждения были сильно забиты пухом, грязью и насекомыми. Вентиляторы охлаждения ДВС работали постоянно, не выключались. Датчик указателя температуры охлаждающей жидкости не выдавал ошибок и индикатор на панели приборов то же. Тем не менее, двигатель был подвержен работе при высоких температурах «был перегрет» и требовал ремонта.






ВЫВОД. Следите за чистотой радиаторов системы охлаждения и уровнем охлаждающей жидкости. Мойку радиаторов желательно проводить не реже одного раза в 2 года.



Важно Завод изготовитель, допустив конструкторские «ошибки» в самом начале производства двигателей, в дальнейшем «доработал» рубашку охлаждения двигателя 1GR, изменил камеру сгорания. Если вы являетесь обладателем двигателя первых годов выпуска – обязательно следите за чистотой радиаторов охлаждения двигателя и уровнем охлаждающей жидкости.



Поломки и неисправности 1GR



Уже упоминалось об изменении конструкции в рубашке охлаждения двигателя, которые внес производитель через некоторое время.

Бывают случаи, когда прокладку головки блока цилиндров двигателя «пробивает» и картерные газы проникают в систему охлаждения двигателя. Поэтому следите за состоянием системы охлаждения двигателя.

Ресурс 1GR при должном уходе составляет более 300 000 км пробега.



Двигатель снабжен системой VVti. При больших пробегах или с возрастом автомобиля при запуске ДВС могут быть слышны посторонние шумы – виной всему клапан системы VVTI.











Клапан продувки катализатора TLC Prado 150



На автомобилях Toyota Land Cruiser Prado 150 зачастую выходят из строя клапана продувки катализатора или сам насос. Как показывает практика – проводить ремонт данного узла нецелесообразно – ошибка появится вновь.



Интервал сервисного обслуживание:

• Замена масла каждые 10 000 км пробега

• Замена охлаждающей жидкости каждые 80 000 или 150 000 км пробега в зависимости от ее типа

• Замена воздушного фильтра двигателя (по состоянию), но не реже 1 раза в 20 000 км пробега

• Проверка работоспособности системы охлаждения каждые 10 000 км пробега

• Мойка радиаторов (по состоянию)

• Замена свечей зажигания (iridium) каждые 80 000 км пробега.

• Проверка состояния зазоров клапанного механизма каждые 100 000 км пробега

• Проверка состояния водяного насоса (помпы) каждые 10 000 км пробега (герметичность, наличие люфта)

• Проверка состояния приводных ремней – каждые 10 000 км пробега







Капитальный ремонт? Нет, не слышал.



По заверению завода – изготовителя двигатель 1GR не подлежит капитальному ремонту . Тем не менее, по аналогии с двигателем серии 1 mz можно провести гильзование блока цилиндров и установку поршневой группы ремонтного размера стороннего завода изготовителя.





Ремонтная гильза блока 1GR FE



Работы по проведению гильзования блока цилиндров стоить доверить только компаниям, специализирующихся по расточно-шлифовальным работам блоков двс с хорошей репутацией. Они же и помогут с подбором ремонтных гильз и других необходимых запасных частей






Процесс гильзования блока цилиндров 1GR FE



Информация с сайта компании, выполняющие подобные работы

В предварительно расточенный под гильзы алюминиевый блок от автомобиля Toyota устанавливаются охлажденные в жидком азоте гильзы. Только так можно обеспечить необходимый натяг 0.06 — 0.08 мм. После установки гильз и прогрева блока до комнатной температуры производится растачивание цилиндров с припуском на хонингование не менее 0.08 мм.







Ремонтный поршень двигателя 1GR-FE. стороннего производителя. Завод изготовитель не выпускает ремонтный комплект поршневой группы.







Поршневые кольца стороннего производителя, необходимые при капитальном ремонте двигателя.



Помимо расточки и гильзования блока, установки новой поршневой, понадобится комплект прокладок и резино-технических изделий.



И напоследок…



Идя в ногу со временем, стремясь облегчить конструкцию и удешевить массовое производство мы приходим к одноразовым, по мнению самого производителя, деталям двигателя и применяем спорные конструкторские решения…Применение цепного привода в системе ГРМ безусловно с одной стороны повышает надежность изделия, но с другой стороны требует спец инструментов для ее замены и увеличивает стоимость самого комплекта. Для замены ремня ГРМ никаких приспособлений практически и не нужно. Тем не менее при должном обслуживании и эксплуатации двигатель серии 1GR способен пройти более 500 000 км.



Выпуская на рынок внедорожник TLC 100 в 1998 году компания Тойота Моторс специально для повышения прочности изделия выпустила двигатель 2UZ с чугунным блоком и увеличенным объемом до 4,7 литра. Почему — то производитель отказался от затеи ставить двигатель серии 1 uz или 3 uz с алюминиевым блоком во внедорожник…



Удачи Вам!



Изменено пользователем Lexusdubrovka

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200

Lexus GX 460  сказ о том как передние нижние рычаги меняли и задний стабилизатор








Один из первых Lexus GX 460. Его  пробег уже давно перевалил  рубеж в отметку более 200 000 км. Эксплуатация по дорогам московской области дает о себе знать – появляются люфты в узлах ходовой части автомобиля,  в частности,  выходят из строя сайлентблоки нижних передних рычагов и заднего стабилизатора.



При проезде искусственных  неровностей (лежачих полицейских)  и дорожному покрытию, поверхность которого далека от мировых стандартов, в затяжных поворотах, когда возрастает нагрузка на ходовую часть, ускорений и замедлений владелец стал замечать посторонние шумы и стуки.   Причиной таких стуков зачастую является наличие люфтов в ходовой части автомобиля.



Функция сайлентблоков заключается в гашении колебаний между подвижными и неподвижными металлическими деталями автомобиля. Благодаря сайлентблокам обеспечивается бесшумность при движении автомобиля. Гашение колебаний обеспечивается слоем резины, являющейся составным элементом сайлентблока.



Сайлентблоки с подвижной центральной втулкой (плавающие сайлентблоки). В нашем случае,  установлены в корпусе заднего стабилизатора поперечной устойчивости) – отличаются особенностями конструкции – они не имеют в своей конструкции резиновых амортизирующих элементов. Эта особенность конструкции вызвана особенной функцией – обеспечение особо подвижного сочленения.








Сайлентблоки нижних рычагов Lexus GX460   подлежат  замене -  они  поставляются заводом изготовителем.



Но как всегда есть масса исключений и реалий дорог и реагентов. Коррозия деталей подвески «прослабляет»  соединение.  При проведении работ, связанных с «перепрессовкой» сайлент блоков, как показывает опыт вероятность восстановления узла до состояния нового – крайне мала.



При «перепрессовке» и воздействия пресса прослабленный рычаг не удержит сайлентблок  - он не будет удерживаться в «теле» рычага. Такие случаи были. Исходя из опыта -  из двух рычагов, как правило, один не поддавался «перепрессовке» и требовал замены.



Владелец данного автомобиля не захотел «испытывать судьбу» и играть в игру под названием  «повезет?,  не повезет» - его решение приобретение новых передних нижних рычагов.








На фотографии представлен нижний передний рычаг (левая сторона) с комплектом крепежных болтов.





Мы уже говорили и напомним еще раз – при проведении работ с ходовой частью заблаговременно приобретите новые болты. Исключением не стал и этот случай - без «болгарки» не обойтись






Закисшие болты передних нижних рычагов зачастую приходится спиливать.






Нижний передний левый рычаг передней подвески Lexus GX460 готов к установке. На крепежные болты нанесена смазка.





Процесс установки новых нижних  рычагов передней подвески





































Важно. Болты передней подвески должны быть затянуты под нагрузкой. Для этого используется гидравлическая стойка, которая имитирует "загруженность" подвески.  При проведении работ используйте медную смазку - она продлит срок службы узла. Зачастую закисший болт рычага подвески является головной болью при выполнении регулировки углов установки колес.

После проведения  всех работ финальная затяжка соединений проводится на подъемнике, на котором выполняется регулировка угла установки колес.



[Процесс замены заднего стабилизатора поперечной устойчивости по причине сильного люфта плавающих сайлентблоков
















Процесс регулировки угла установки колес



















Что внутри или разбираем задний стабилизатор поперечной устойчивости Lexus GX 460






















Стабилизатор поперечной устойчивости автомобиля Lexus GX460 снабжен "плавающими сайлентблоками"

Причиной люфтов является выработка фторопластового подшипника скольжения





Удачи Вам

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200





Замена сайлентблоков или рычага всборе?  Разберем на примере Lexus GX 470.



 Нередко на просторах интернета можно встретить большое количество советов по восстановлению рычагов передней подвески. Множество компаний сулит восстановление узла до состояния нового.  Действительно ли это правда? Уверенность и правдивость данных слов подтверждает тот факт, что  заводом изготовителем поставляются оригинальные  сайлентблоки рычагов передней подвески.




Оригинальный сайлентблок рычага передний подвески автомобиля Lexus GX460



 На первый взгляд операция по замене сайлентблоков несложная и с ней может справиться практически любой автомеханик или «рукастый» владелец автомобиля. Тем не менее, есть ряд нюансов. Разберем более подробно.



Болты передней подвески, как показывает многолетний опыт, закисают. Придется применить режущий инструмент. Поэтому самым разумным будет

покупка заранее болтов крепления рычагов передней подвески.



Демонтировав рычаг,  заблаговременно купив сайлентблоки, начинаем «выпрессовывать» вышедшие из строя детали.  Оценить состояние «посадочных мест» сайлентблоков без их демонтажа невозможно – такова реальность и конструкторские особенности узла.



Коррозия, усталость металла (а он, поверьте, устал катаясь по нашим дорогам и соляным ваннам зимой) «прослабляет» посадочное соединение  и новая деталь имеет люфт и «не сидит» c заданной заводом изготовителем «посадкой»  внутри рычага….А деньги уже отданы за «оригинальные» сайлентблоки  и автомобиль разобран…Либо клиент заплатил нужно что-то срочно придумать…Мы же обещали ему поменять сайлентблоки…. Сразу на ум приходит смекалка. Берем сварочный аппарат  «Кемпи», запрессовав сайлентблок,  точечно привариваем его к рычагу.  Вот и все – узел собран можно ездить.  Клиент не увидит. А если и полезет под машину что – нибудь придумаем – с такими словами «сварка на всякий случай для большей надежности»…А как же регулировка угла установки колес…И так сойдет…




Следы сварки «Кемпи» на нижнем рычаге передней подвески




Отслоение сайлентблока от обоймы, сварка




Зазоры сайлетблока в «теле» рычага.



Выводы.



Исходя из нашего многолетнего  опыта один рычаг будет иметь «прослабленность» посадочных мест и потребует замены.  Никакие уловки и  другие способы в виде «точечной» сварки не позволят восстановить деталь до состояния новой. Ресурс рычагов передней подвески, в среднем, составляет, как правило, 150 000 – 200 000 км километров пробега.



Производить  подобную процедуру или нет решать только Вам. Мы поделились своим многолетним опытом и рассмотрели пример такой замены на автомобиле Lexus GX470, который приехал к нам на ремонт блока управления KDSS,  добавив немного юмора.

Удачи Вам.











Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200

Замена подвески вкруг на LX 570



С момента появления Lexus LX третьего поколения прошло 10 лет. Пробеги этих автомобилей перевалили в отметку более 300 000 км. Встречаются и автомобили где пробег уже более 500 000 км. Как и все флагманские автомобили концерна Тойота автомобиль остался верен традициям по надежности и качеству изготовления. Поломка двигателя, коробки передач и других узлов явление крайне редкое и связано, прежде всего, с «неправильной эксплуатацией вне дорог» или небрежным отношением владельца.

С возрастом и пробегом появляются трещины в салентблоках, нежелательные люфты которые вызывают «дискомфорт» для владельца и влияют на безопасность.



По нашему опыту «средне статистически» рычаги передней подвески ходят 200 000 – 250 000 км.
Амортизаторы подвески с большим пробегом более 200 000 км начинают «потеть» гидравлической жидкостью, но справляются со своей задачей.

Запасные части предоставлены клиентом.



И так на машине 2010 года были проведены следующие работы:

• Замена рычагов передней подвески (нижних и верхних)
• Замена амортизаторов по кругу (4 шт)
• Замена пружин задней подвески
• Замена жидкости гидроподвески
• Профилактический осмотр мембран гидроаккамуляторов
• Регулировка углов установки колес




При таких работах без болгарки не обойтись – болты нижних рычагов закисают напрочь – не все, но при подобных работах не скупитесь, приобретите комплект болтов – стоят они недорого. Это существенно cэкономит ваше время.



Нижние рычаги демонтированы. Принимаемся за гидроаккамуляторы. Откручиваем защиту, сливаем старую жидкость гидроподвески и оцениваем ее состояние на наличие пузырьков газа (азота). При наличии в жидкости пузырьков существует вероятность выхода узла из строя. В данном случае пузырьков азота в жидкости выявлено не было.

Снимаем гидроаккамулятор


Очищаем его от грязи и проводим контрольный осмотр мембраны. Данный способ не является эталонным. Для диагностики сфер необходимо специальное оборудование.


И так все остальные — на автомобиле установлено 4 таких гидроаккамулятора.

Передний амортизатор. Отсоединяем шланги и откручиваем


Узел демонтирован


Новый амортизатор с опорой.


Используя стенд для замены пружин разбираем узел и устанавливаем новую стойку с опорой
Наносим медную смазку на резьбовые соединения устанавливаем узел на автомобиль.



Демонтируем "старый" верхний  рычаг передней подвески. Устанавливаем новый


Проделываем те же самые операции с правой стороны


Демонтируем задний амортизатор. Для удобства его демонтажа снимаем заднюю часть глушителя




Для демонтажа задней пружины используем специнструмент (стяжку)


Установив новую пружину и амортизатор используем гидравлическую стойку, прикручиваем амортизатор


Устанавливаем передние нижние рычаги. При сборке применяем гидравлическую стойку, имитируем нагрузку на узел.

Нижние рычаги заменены


Меняем жидкость гидроподвески. Подключаем компьютер и адаптируем работу подвески.


Выполняем регулировку углов установки колес.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200

Замена клапанной крышки дизельного двигателя D4D автомобиль TLC Prado 150



Стремясь облегчить конструкцию и удешевить производство компания «Тойота Моторс» активно применяет новые технологии производства.  На автомобиле Toyota Land Cruiser Prado 150 с дизельным двигателем D4D установлена клапанная крышка двигателя, корпус которой выполнен из сплава пластмасс.

Безусловно, в массовом производстве применение новых технологий оправдано с экономической точки зрения для производителя.

Разберем на примере клапанной крышки двигателя D4D автомобиля TLC Prado 150 изготовленной из пластичных материалов.

При массовом производстве – литье из пластичных масс дешевле литья из алюминиевого сплава.  Последующая обработка изделия на станочном оборудовании обходится дешевле, а так же вес изделия будет отличаться в меньшую сторону. В добавок ко  всему, современные технологии позволяют уже на этапе проектирования задавать сложные формы для литья из пластмасс, что, несомненно, удешевляет дальнейшую обработку изделия.

И так на автомобиле 2010 года при пробеге 170 000 км была заменена клапанная крышка двигателя. Причина замены узла – негерметичность изделия.


Демонтируем старую клапанную крышку. Для этого потребуется отсоединить все электрические разъемы и открутить трубки топливных форсунок


Новая клапанная крышка двигателя с РТИ



Обезжириваем и очищаем плоскость ГБЦ



Наносим немного герметика согласно стандартам завода изготовителя. Это место под распределительный вал и другие "закругленные" места  верхней части головки блока цилиндров, где прокладка клапанной крышки может плотно не прилечь и будет пропускать масло.



Устанавливаем новую клапанную крышку. На фотографии механик - моторист Максим





"Наживляем" болты клапанной крышки


Берем пневматическую трещетку, выставляем небольшое усилие  и закручиваем болты




Затем протягиваем болты с помощью обычной трещетки



Затягиваем трубки топливной системы



Запускаем двигатель и проверяем герметичность топливной системы и клапанной крышки



Используем очиститель. Смываем остатки старого масла с декоративной крышки двигателя



Отчетливо видно место, где пропускало масло клапанная крышка - в передней части двигателя


Устанавливаем декоративную крышку двигателя на автомобиль. Все  готово.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200

Замена выпускного коллектора на Lexus GX 470






На автомобиле установлен двигатель 2 UZ FE. Таким же силовым агрегатом оснащался и знаменитый TLC 100, а затем его преемник TLC 200.

В зависимости от типа транспортного средства и его конструкции производитель вносил изменения в навесное оборудование двигателя и его системы.

Мы подробно рассказывали о самом двигателе серии UZ, в том числе 2UZ, которым оснащались внедорожники Тойота.

Выпускной коллектор с возрастом и пробегом требует внимания. На нем появляются трещины, и он начинает «сечь». Если на TLC 100 / LX 470 он не совмещен с катализатором, то на GX470 выпускной коллектор совместим с катализатором.




Выпускной коллектор 2 UZ автомобиля Toyota Land Cruiser 100



На автомобиле Lexus GX470 загорелась ошибка по катализатору. После диагностики пришлось заменить правый выпускной коллектор на контрактный. Стоимость такой б/у контрактной детали на сегодняшний момент составляет от 7000 до 13000 рублей.




Выпускной коллектор 2 UZ автомобиля Lexus GX470 снабжен катализатором




Прокладка выпускного коллектора 2 UZ



По желанию владельца так же проведена чистка топливных форсунок




Демонтируем защитный кожух, откручиваем кроштейн крепления щупа ДВС, демонтируем тепловой экран




Тепловой экран демонтирован



Греем шпильки выпускного коллектора которые прикипели



Берем вороток, удлинитель и головку с карданчиком


Отворачиваем шпильки и демонтируем коллектор





На контрактном выпускном коллекторе прогоняем резьбу


Старая и новая прокладка выпускной системы (задняя часть)


Ставим контрактную деталь


Устанавливаем прокладку выпускного коллектора


Установив прокладку, прикручиваем коллектор


Устанавливаем тепловой экран, кронштейн щупа ДВС


Готово


Выполняем чистку топливных форсунок

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200


Шиномонтаж в Тойота Дубровка с 1 по 30 апреля.  Диагностика тормозной системы в подарок.



Лед тронулся. Снег начал таять. Совсем скоро придется менять шины Вашего автомобиля.



При выполнении шиномонтажных работ в нашей компании мы совершенно бесплатно проверим:



•    Уровень и состояние тормозной жидкости.
•    Герметичность тормозной системы.
•    Остаточный ресурс тормозных дисков и колодок.
•    Ход поршня суппорта, состояние пыльников, манжет и направляющих.




При необходимости в кратчайшие сроки оперативно:

•    Проведем обслуживание тормозной системы – все почистим от грязи и коррозии, смажем.
•    Поменяем тормозные колодки, тормозные диски (в наличии есть как «оригинальная »продукция Тойота Моторс, так и качественные аналоги -заменители проверенные лично нами)
•     Проведем  оперативный ремонт тормозного суппорта. Всегда в наличии «оригинальные» ремонтные комплекты поршней суппорта, направляющих, манжет.
•    Проведем замену тормозной жидкости






Стоимость шиномонтажных работ



R16-R18 стоимость 800 рублей за колесо (снятие - установка колес, шиномонтажные работы, балансировка, очиститель и расходные материалы)

R19-R20 стоимость 1000 рублей за колесо (снятие - установка колес, шиномонтажные работы, балансировка, очиститель и расходные материалы)

R21 стоимость 1100 рублей за 1 колесо (снятие - установка колес, шиномонтажные работы, балансировка, очиститель и расходные материалы)

Если Ваш второй комплект шин установлен на диски, то
Стоимость балансировки и замены 4 колес 1600 рублей

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200
Цитата



Блоки управления турбин 1VDFT. Место установки и неисправности.




На дизельном двигателе, установленном на TLC 200, размещены две турбины – на каждой ГБЦ. Турбины управляются отдельными модулями — блоками управления. Размещены оба модуля под правым передним колесом за автомобильным подкрылком. Корпус блоков управления защищен от проникновения влаги – проклеен силиконом.




Блоки управления турбин автомобиля Toyota Land Cruiser 200 крупным планом



На автомобиле Toyota Land Cruiser 200 2010 года выпуска пропала тяга, обороты двигателя были ограничены электроникой до 2500, на приборной панели загорелась ошибка – check engine.






Неисправный блок управления левой турбины автомобиля Toyota Land Cruiser 200



Была сделана компьютерная диагностика – ее вердикт неисправность левого блока управления турбиной.






Место расположения блоков управления турбин на автомобиле Toyota Land Cruiser 200

После демонтажа блоков и детального осмотра была обнаружена не герметичность корпуса блока управления и коррозия на электронной плате. Со временем блок управления турбины теряет герметичность и в него проникает влага.






Коррозия на плате управления блока

Изменено пользователем Lexusdubrovka
корректировка

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200



Паркуйтесь правильно!  или как грызуны погрызли электрику.



Плотность застройки и проблемы с парковками зачастую приводят к тому, что приходится искать длительное время свободное местечко для парковки.  Давайте представим себе спальный район в полночь? Найти свободное  место ой как непросто.  Приходится изыскивать.

Речь пойдет от TLC 150.  Владелец парковал автомобиль во дворе жилого дома. Через некоторое время начались проблемы с электрикой – нестабильная работа двигателя.

Внимательно осмотрев  «моторную косу» и другие элементы проводки, сразу стало понятно, что грызуны сделали свое дело. В холодное время года эта живность ищет тепло, которого под просторным  моторным отсеком бензинового TLC Prado 150 с избытком. Итог – частичный ремонт электропроводки.

Парковка автомобиля во дворах, где поблизости находятся мусорные баки подобна игре в русскую рулетку.

Небольшой фототчет



width=337 height=600http://photo.qip.ru/photo/7868233/200975764/large/111017736.jpg[/img]




width=337 height=600http://photo.qip.ru/photo/7868233/200975764/large/111017739.jpg[/img]


width=337 height=600http://photo.qip.ru/photo/7868233/200975764/large/111017741.jpg[/img]

width=337 height=600http://photo.qip.ru/photo/7868233/200975764/large/111017740.jpg[/img]


width=337 height=600http://photo.qip.ru/photo/7868233/200975764/large/111017742.jpg[/img]


width=337 height=600http://photo.qip.ru/photo/7868233/200975764/large/111017743.jpg[/img]




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200

TLC 150 D4D чип тюнинг Stage 2 или как поломать раздаточную коробку





История совсем недавняя. Постоянный клиент. Раздаточная коробка передач начала обильно покрываться маслом. Заказав необходимые резиновые уплотнения и дотянув до очередного ТО 180 000 км, принялись устранять.






Корпус раздаточной коробки передач. РК обильно пропитана маслом. Резиновое уплотнение подлежит замене.

При демонтаже раздаточной коробки обнаружилась неприятность – соединительная втулка раздаточной коробки с автоматической коробки передач имела трещину. Клиент присутствовал при ремонте и все видел своими глазами.





Трещина (выделено красной стрелкой) втулки соединение АКПП и РК.



Лопнувшая втулка явление редкое. В основном встречается у владельцев тех автомобилей, которые испытывают повышенные нагрузки вне дорог. Пониженная передача, глубоко засевший автомобиль, попытка раскачать автомобиль может привести к поломке данной втулки или другая ситуация — неудачная форсировка на пониженной передаче крутого склона… В сети интернет достаточно много информации на эту тему…
Этот автомобиль не съезжал в болота и не штурмовал крутые склоны. Владелец лишь сообщил, что он выполнил чип тюнинг Stage 2. Динамические характеристики автомобиля, безусловно увеличились, но есть и обратная сторона медали.





Вал раздаточной коробки передач TLC Prado 150 на который устанавливается шлицевая втулка для соединения с АКПП






Втулка соединения РК TLC Prado 150 с АКПП. Через этот узел передается весь крутящий момент и мощность двигателя на трансмиссию, а это 173 л.с., 410 Hm

В сети интернет много предложений от различных компаний  по доработке программного обеспечения электронного блока управления двигателем (чип тюнингу).

Заводские показатели  173 л.с., 410 Hm

Показатели после "перепрошивки" блока управления у всех  компаний разные,  усредненные показатели  Stage 2                       - 232 л.с. (+34%) и 580 Hm  (+41%)

И так автомобиль висит на подъемнике. Нужно что то делать…  Казалось бы, купить новую втулку и заменить – не тут то было. Отдельно данная запасная часть не поставляется – только в сборе с валом раздаточной коробки передач.  В наличии нет нигде… Только под заказ с безумными сроками от 3 недель.  Цена вала всборе  от 13 000 до 20 000 рублей.






Контрактная раздаточная коробка TLC  Prado 150

Принимаем совместное решение с клиентом на поиски б/у раздаточной коробки передач. Отдельно никто не будет продавать вал или втулку.

Находим б/у агрегат с минимальным пробегом по очень хорошей цене и выполняем установку.



Меняем резиновое уплотнение (сальник) Красной стрелкой отмечен старый сальник, зеленой стрелкой новая деталь.


Новое резиновое уплотнение установлено.






Устанавливаем контрактную раздаточную коробку




Устанавливаем карданные валы.





Сливаем старое масло, заливаем новое







Все карданные болты протягиваем с определенным моментом затяжки, применяя специнструмент. (динамометрический ключ)

Напоследок.

•    Прочность агрегатов  закладывается инженерами на этапе проектирования автомобиля. Изначально рассчитав узел на прочность,  добавляется определенный параметр запаса прочности с учетом будущих изменений.

•    Заводская прошивка пишется программистом и инженером  в одной связке,  учитываются все моменты, которые могут возникнуть.  Кто писал чип прошивку ?  проходила ли она отладку?  Учитывался запас прочности, и особенности конструкции ходовой части автомобиля?
 Увеличение крутящего момента   и мощности приводит к - повышенной нагрузке на узлы. Запас прочности этих узлов знает только завод – изготовитель.

•    Чип тюнинг.? Делать или нет?  Задайте себе вопрос  -  насколько плавно повышенный крутящий момент и мощность  передается на детали трансмиссии?   Представьте что сразу, ударно 580 нм на одну 4 сантиметровую  втулку как долго она протянет…Очень важно понимать какие параметры менялись в  заводской прошивке, как это реализовано и самое главное кем.?  Проводить сложные расчеты прочности узлов и агрегатов, проводить испытания стоит тысячи долларов, а прошивка всего несколько сотен….

Удачи Вам.

Изменено пользователем Lexusdubrovka

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LandCruiser 200

Небольшой  отчет TLC Prado 150 D4D 3,0 дизель ТО 150 000 + замена ремня ГРМ






Интервал замены ремня ГРМ на дизельном двигателе D4D, установленном на TLC Prado 150, составляет каждые 150 000 км пробега. Завод изготовитель заботится о своих клиентах, поэтому при достижении на одометре заветных цифр 150 000 км пробега загорается соответствующее предупреждение.

Процесс замены ГРМ на D4D не занимает много времени.



Комплект ГРМ состоит из следующих элементов



• Ремень приводной

• Нятяжитель

• Ролик








Комплект ГРМ D4D после 150 000 км пробега






Продуваем сжатым воздухом место установки ремня от пыли и продуктов износа






Новый ремень ГРМ








Новый комплект установлен






Наклеиваем информационную табличку о пробеге и дате замены ремня ГРМ. Так же обнуляем интервал замены на приборной панели.



При установке ремня для контроля нижней метки используется зеркало на ножке.



Защитный кожух после снятия необходимо очистить от пыли продуктов износа прежнего комплекта ГРМ.



При ТО 150 000 проводились следующие работы

• Замена масла ДВС

• Замена воздушного фильтра (по состоянию)

• Замена салонного фильтра

• Замена ремня ГРМ

• Шприцевание карданных валов

• Проверка уровней всех жидкостей

• Обслуживание АКБ

• Диагностика ходовой части






Проверка жидкости гидроусилителя (уровень и состояние)






Проверка состояния приводных ремней








Воздушный фильтр. Подлежит замене






Установлен новый воздушный фильтр






Состояние АКБ






Выполняем мойку АКБ, чистим клеммы и наносим смазку








Устанавливаем новый фильтр салона








Сливаем старое моторное масло, меняем масляный фильтр






Заливаем новое моторное масло






Проверяем состояние ступичных подшипников






Выполняем диагностику ходовой части. Проверяем состояние тяг заднего моста






Проверка рычагов передней подвески. Осмотр шаровых опор.








Проверка рычагов передней подвески. Осмотр нижних сайлентблоков






Выполняем шприцевание крестовин карданных валов

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.

Гость
Ответить в тему...

×   Вставлено в виде отформатированного текста.   Восстановить форматирование

  Разрешено не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отобразить как ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставить изображения напрямую. Загрузите или вставьте изображения по ссылке.


  • Сейчас на странице   0 пользователей

    Нет пользователей, просматривающих эту страницу.

×

Важная информация

Чтобы сделать этот веб-сайт лучше, мы разместили cookies на вашем устройстве. Вы можете изменить свои настройки cookies, в противном случае мы будем считать, что вы согласны с этим.
